大家好，我們今天整理iFixit網站上關於蘋果手機的拆解報告中關於手機主板PCB以及主要晶片分佈，包括iPhone6S，iPhone7，iPhone8，iPhoneX，iPhoneXR, iPhone11, iPhone12, iPhone13, iPhone14, iPhone15。
通過這些主板PCB，我們一起學習一下蘋果手機主板的設計，看看在蘋果手機上電路板的演進吧。

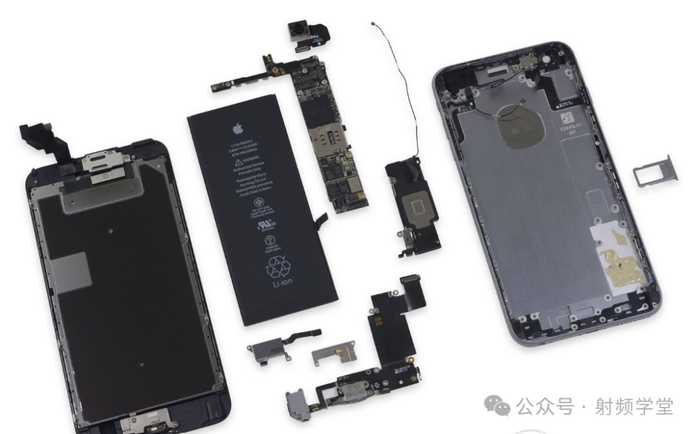

首先我們看到的是iPhone6SPlus 的拆解元件以及主電路板

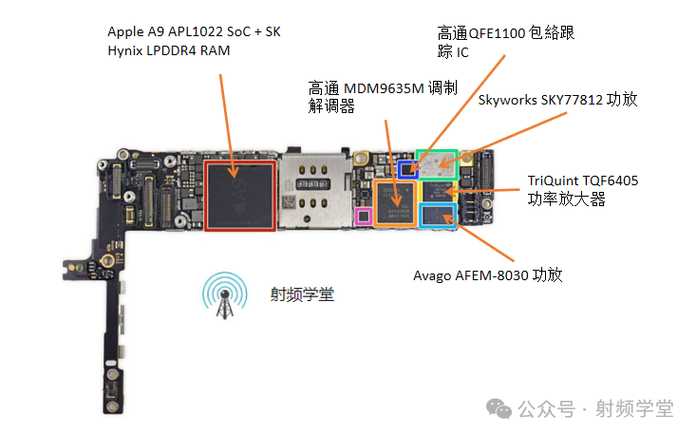

主電路板正面以及主要晶片分佈

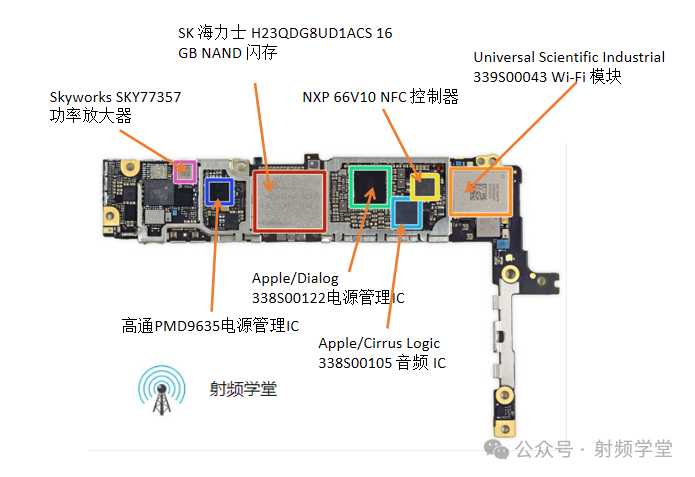

主板反面以及主要晶片分佈

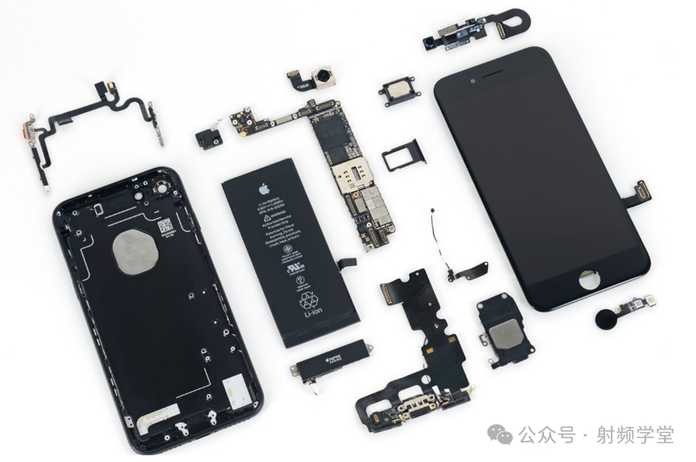

接著看一下iPhone7 手機元件以及主板電路圖

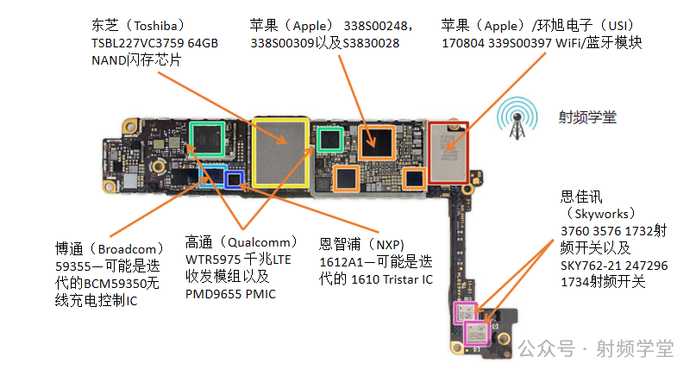

手機電路板正面以及主要晶片組成：

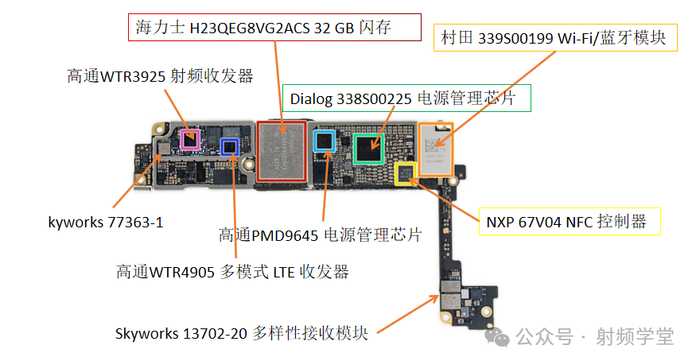

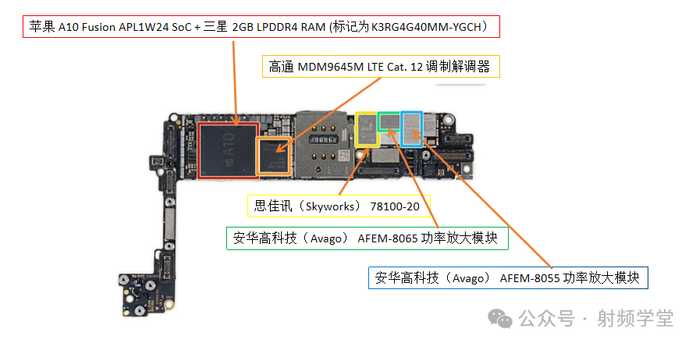

手機電路板反面以及主要晶片組成：

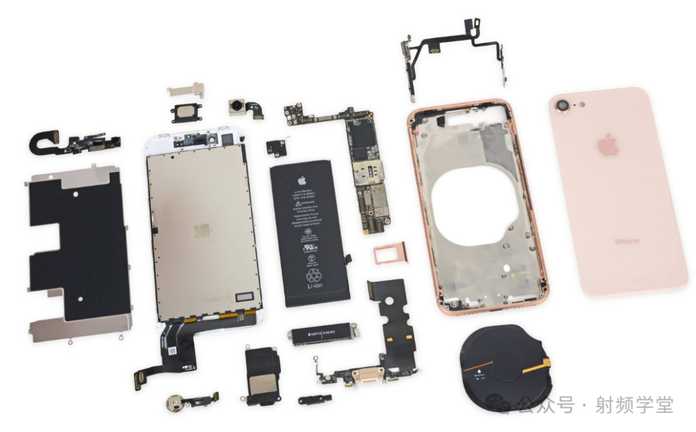

下面輪到iPhone8 手機元件以及主板電路圖

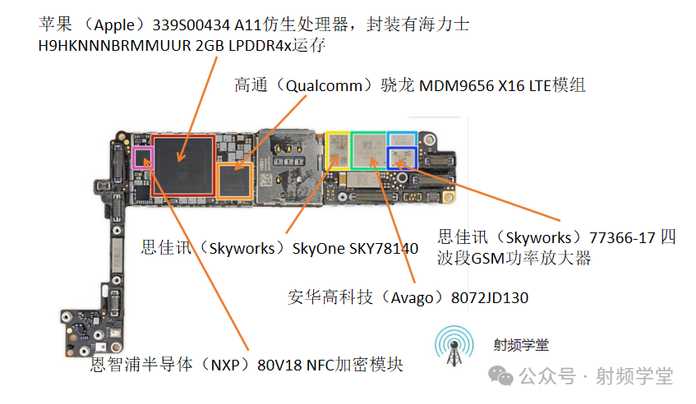

下面到了iPhone8 手機主板正面以及主要晶片
下圖是iPhone8 手機主板反面以及主要晶片

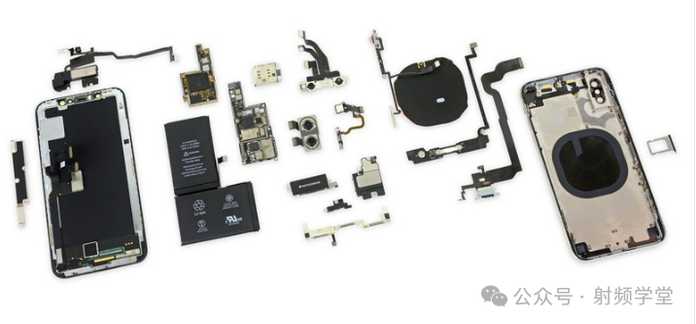

再接下來是IphoneX 的手機元件以及電路板
在IphoneX中，將兩塊主板疊層到了一起，這樣把主板面積做的更小，這樣既減小了主板在手機中所佔的面積，同時又增大了主板電路板的面積。蘋果這招以退為進的方法其實在很多產品上也會用到。

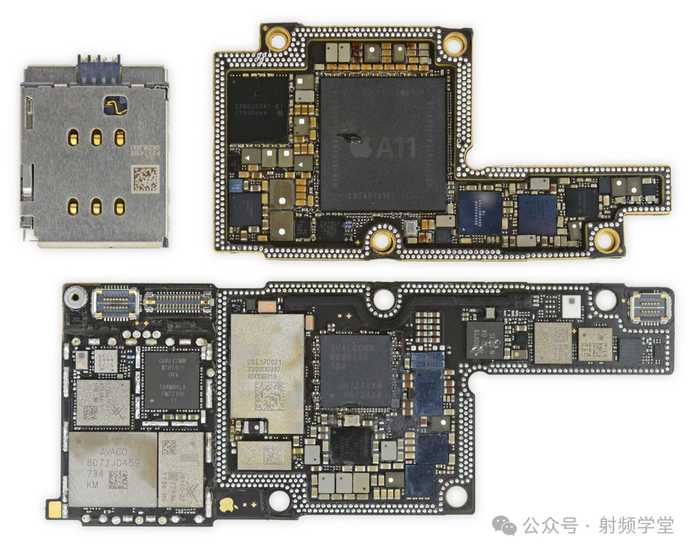

第一層主板以及主要晶片圖示如下：

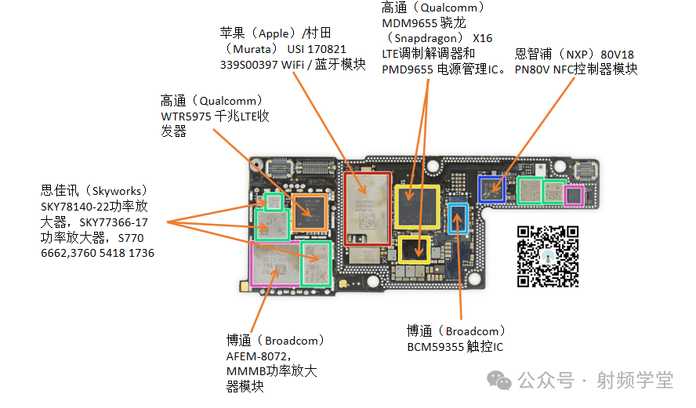

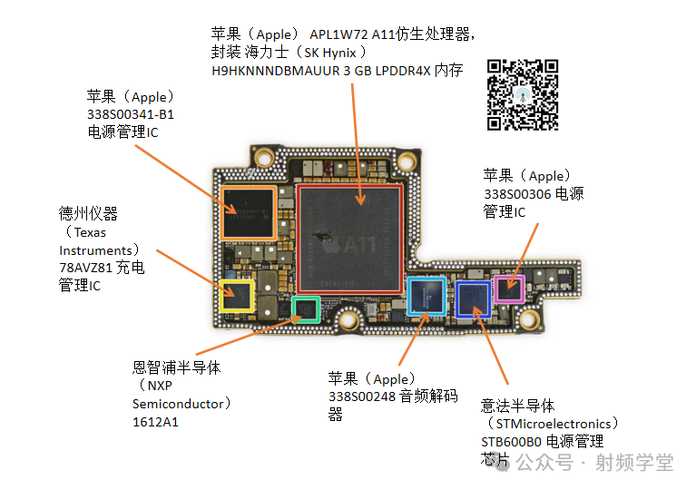

第二層主板以及主要晶片分佈

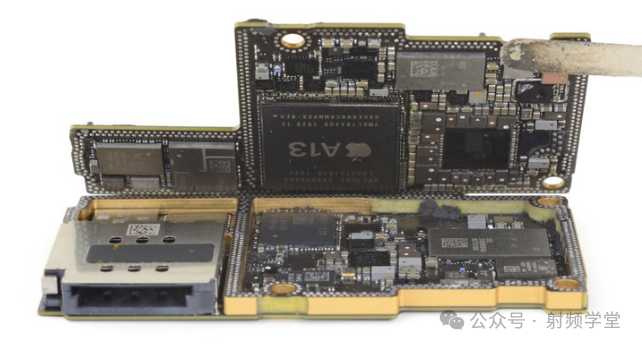

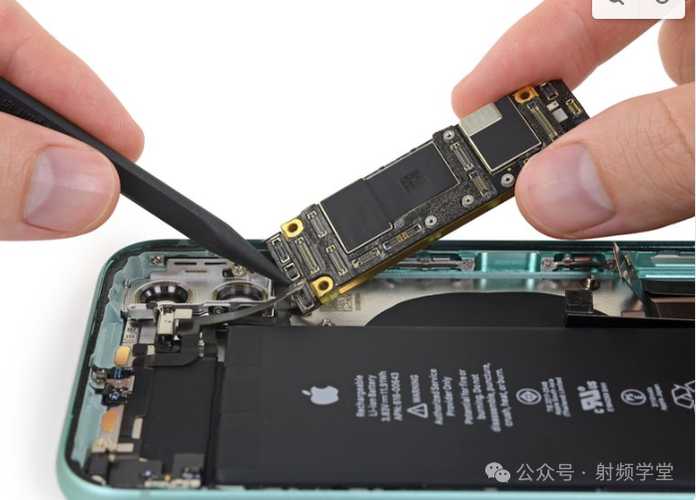

在接下來的iPhone11 和 11 Pro 中，我們繼續看到蘋果利用疊層結構組成的三明治主板，如下圖所示，和電池相比較，主板面積繼續縮小，同時電路板做的也更規整一些。

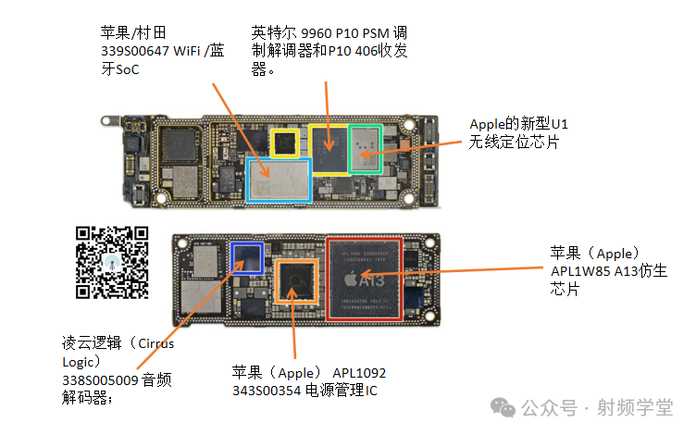

這兩款主板上面的主要晶片如下圖所示

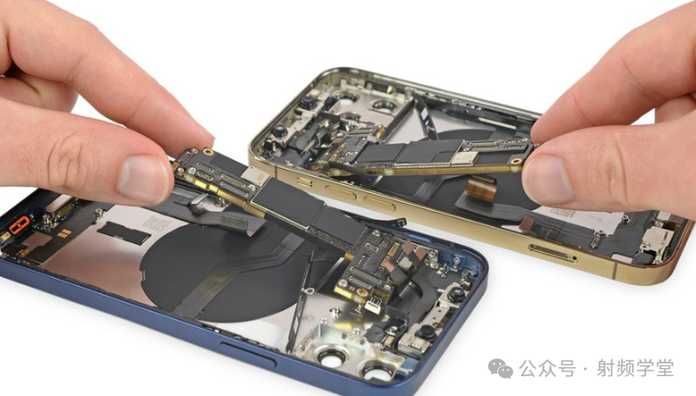

這種三明治結構真成了蘋果的最愛，我們在iPhone12上也看到了相同的結構，只是電路板的形狀發生了變化，又變成了L型，如下圖所示

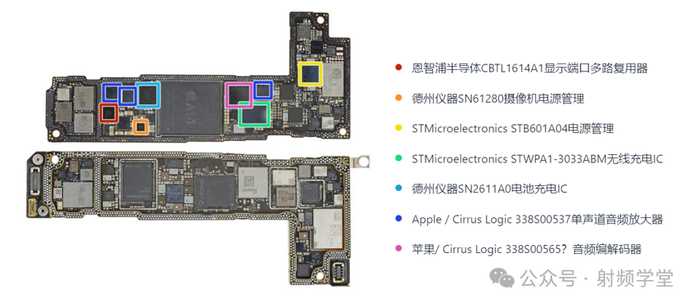

把三明治打開，我們就可以看到完整的主板了，對於內層，其主要晶片分佈如下：

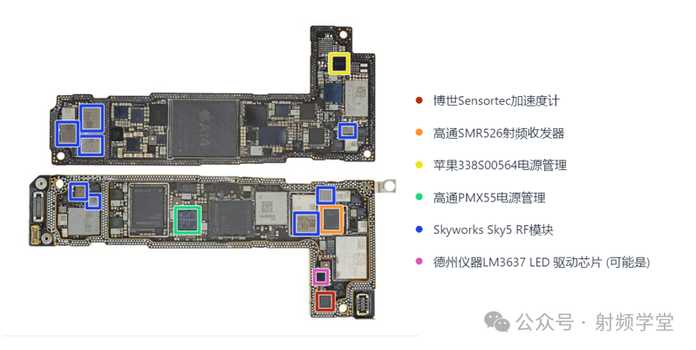

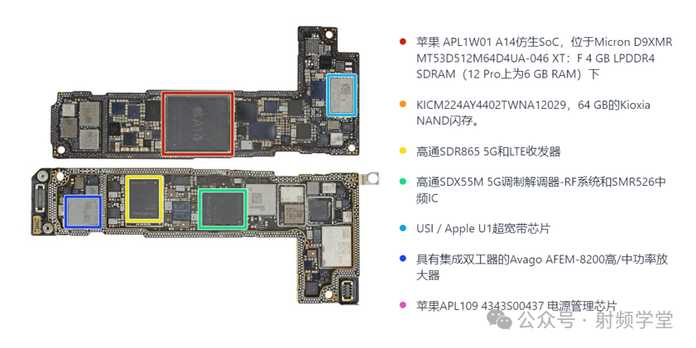

外層晶片分佈如下

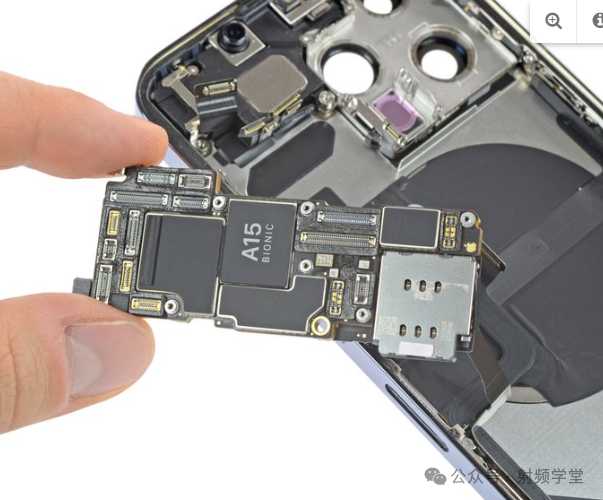

在iPhone13中，雙層結構的主板做的更小，集成化程度也更高，如下圖所示

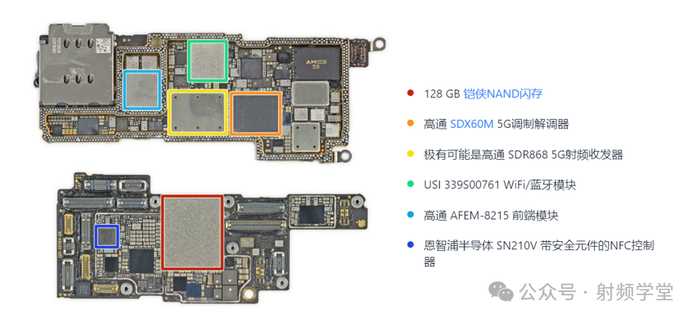

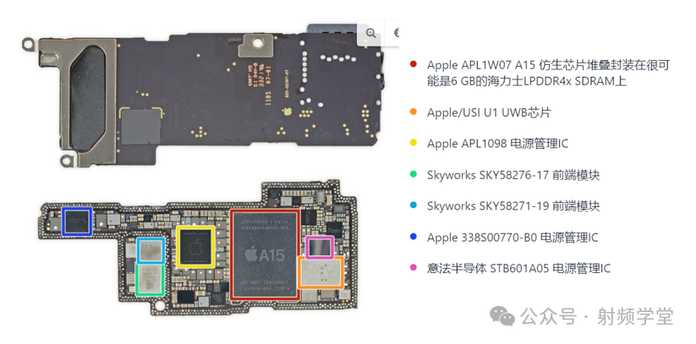

拆開看一下電路板以及主要晶片分佈吧
當然，這種結構在iPhone14和iPhone15中繼續使用，兩塊疊起來的主板也按照功能分為了數字板和射頻板。

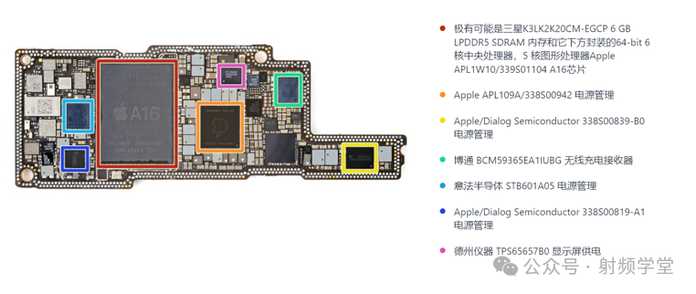

我們先看看iPhone14的兩塊疊層主板的圖示

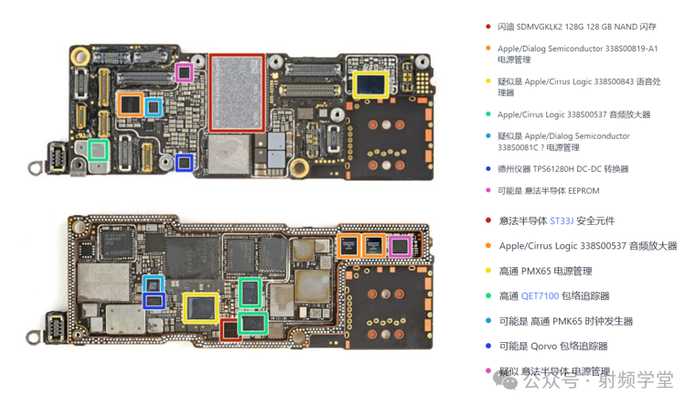

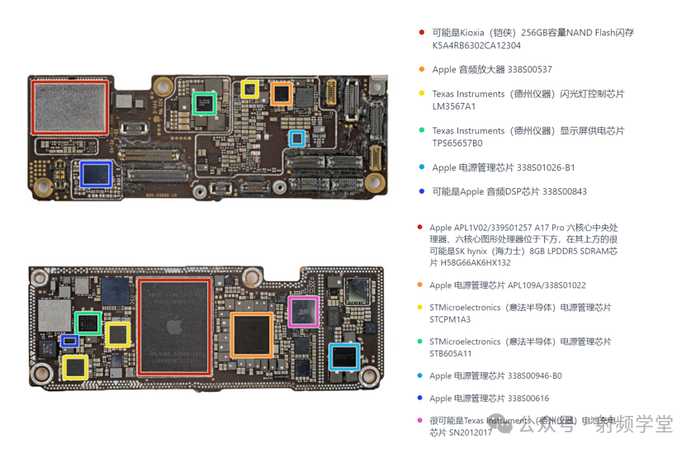

iPhone15的主板的數字板部分

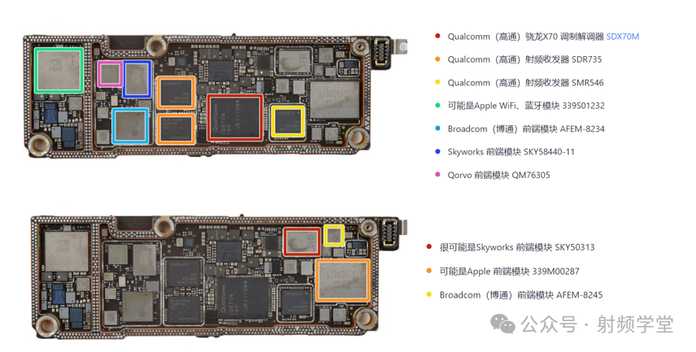

iPhone15的主板的射頻板部分
