如果把測速測距雷達稱之為2D雷達,測速測距測角雷達就是3D雷達,如果再加一個測量高度,那就是4D雷達。不過4D雷達重要的應用還是雷達成像的實現,讓汽車的眼睛真的具備了眼睛的功能。
今天【射頻學堂】偶得一份4D毫米波雷達的拆解報告,報告來源於浙商汽車實驗室的公開資料,同學們一起來學習一下。
拆解圖片如下:

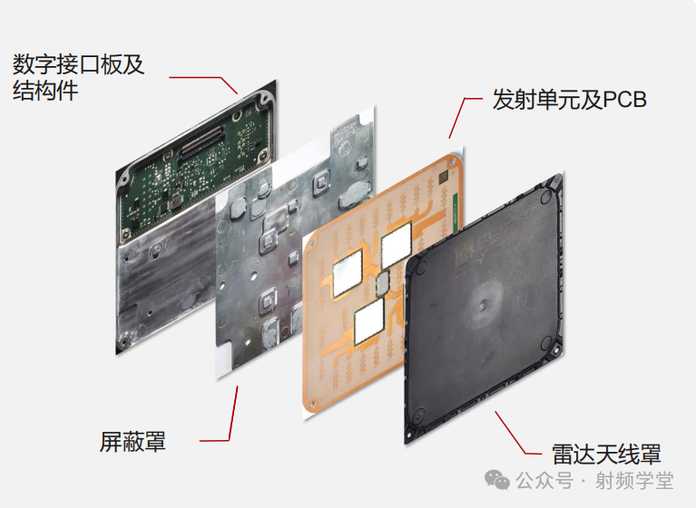

(1)4D雷達的組成
![eded459c5eb1e73ebf6aea18f716158d353d7eaa (2)射頻單元正面及PCB](https://www.6park.co.uk/wp-content/uploads/2024/06/eded459c5eb1e73ebf6aea18f716158d353d7eaa.jpg)
(2)射頻單元正面及PCB
![6b5a98fb1ba9c33f79af4815c9f57bf538ad0879 (3) 4D 雷達是如何實現的?](https://www.6park.co.uk/wp-content/uploads/2024/06/6b5a98fb1ba9c33f79af4815c9f57bf538ad0879.jpg)
![bb01dfbb03f3833215566596350a37438216f561 (3) 4D 雷達是如何實現的?](https://www.6park.co.uk/wp-content/uploads/2024/06/bb01dfbb03f3833215566596350a37438216f561.jpg)

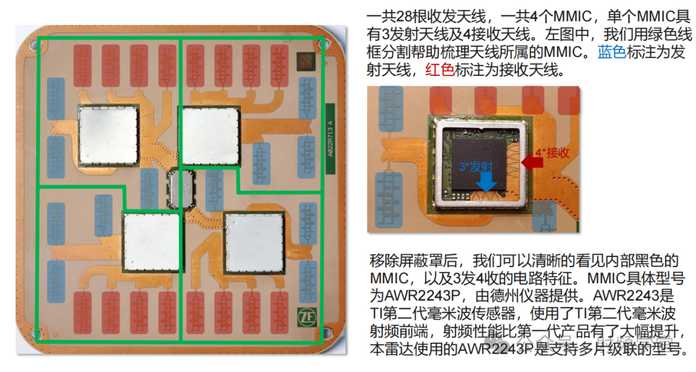

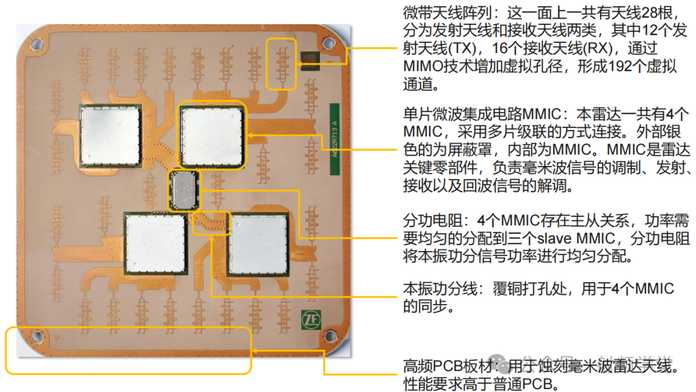

(3) 4D 雷達是如何實現的?
![b1e25edd346d28433215341dc5f08c73de1216b8 (4)射頻單元反面及PCB](https://www.6park.co.uk/wp-content/uploads/2024/06/b1e25edd346d28433215341dc5f08c73de1216b8.jpg)

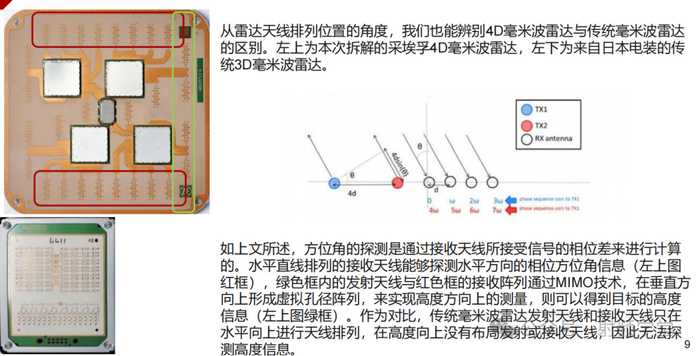

(4)射頻單元反面及PCB
![c5d5dc227faea54db2e1123abbbb0b87a49548ee (5)數字部分及結構件](https://www.6park.co.uk/wp-content/uploads/2024/06/c5d5dc227faea54db2e1123abbbb0b87a49548ee.jpg)

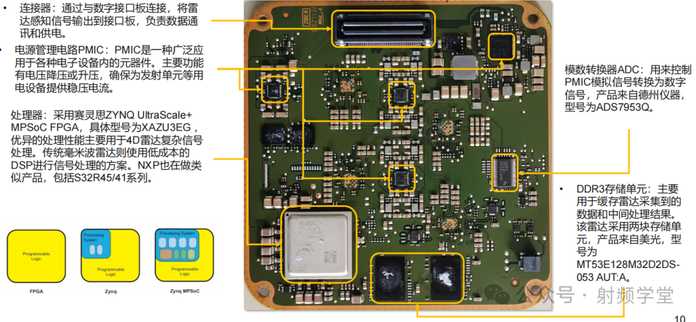

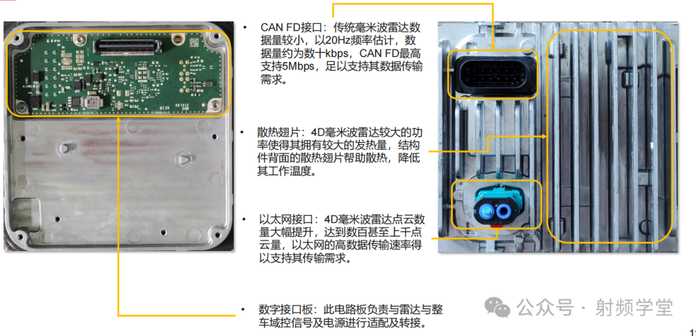

(5)數字部分及結構件
![8cce8b434caf1dedaa1f07e561bbab398a0dcc6e (5)數字部分及結構件](https://www.6park.co.uk/wp-content/uploads/2024/06/8cce8b434caf1dedaa1f07e561bbab398a0dcc6e.jpg)
不得不說,這款雷達的設計還是挺牛逼的,採用28根收發天線組成MIMO天線陣,實現雷達的高增益。
毫米波雷達相關的資料下載請點選」閱讀原文「,加入射頻學堂的知識星球獲取。
